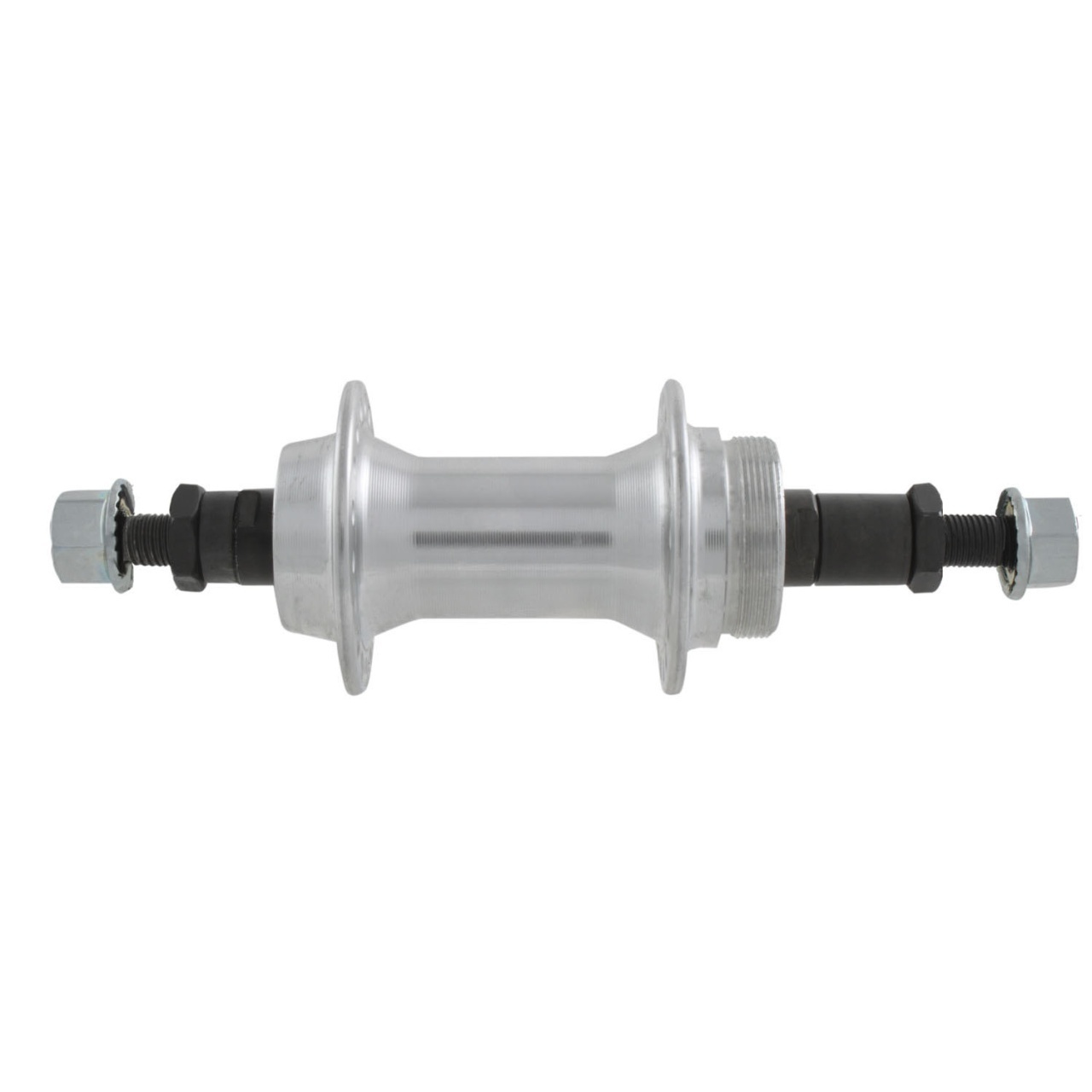

Butuc Spate SXT 36 H - 130 mm Siver Ax
Descriere
Butuc Spate SXT – 36H, Shimano HG Spline M, Ax Solid 3/8", OLD 130 mm, Argintiu
SXT este un butuc spate cu 36 de găuri, OLD de 130 mm și ax solid filetat 3/8". Este compatibil cu Shimano HG 11 speed – Spline M și utilizează un sistem clasic de rulare pe bile. Construcția este destinată roților cu spițe J-Bend.
- ➤Compatibilitate: Shimano HG 11 speed – Spline M
- ➤36 găuri pentru spițe
- ➤Tip spițe: J-Bend
- ➤OLD: 130 mm
- ➤Ax solid cu filet 3/8"
- ➤Lungime ax: 175 mm
- ➤Sistem de rulare: pe bile
- ➤PCD: 45 mm
- ➤Flange to Flange (FTF): 57 mm
- ➤Culoare: argintiu
Compatibilitate Shimano HG – Spline M
Butucul este prevăzut cu un corp de casetă compatibil Shimano HG 11 speed – Spline M. Înainte de montaj, verificați compatibilitatea exactă a casetei utilizate cu acest tip de corp de casetă.
Ax solid 3/8" – OLD 130 mm
Modelul utilizează un ax solid filetat 3/8", cu lungimea totală de 175 mm și o distanță OLD de 130 mm. Cadrul bicicletei și sistemul de fixare trebuie să fie compatibile cu aceste dimensiuni.
Sistem de rulare pe bile
Butucul utilizează un sistem clasic de rulare pe bile. Reglarea corectă a rulmentului este importantă pentru rotirea liberă a butucului și eliminarea jocului excesiv al axului.
36H – construcția roții
Butucul este prevăzut cu 36 de găuri pentru spițe. Dimensiunile furnizate pentru construcția roții includ un PCD de 45 mm și o distanță între flanșe FTF de 57 mm. Janta utilizată trebuie să aibă 36 de găuri, iar lungimea exactă a spițelor trebuie calculată pentru configurația butuc-jantă aleasă.
Dimensiuni flanșe
| Pitch Circle Diameter (PCD) | 45 mm |
| Flange to Flange (FTF) | 57 mm |
| Lock nut – flanșă stânga (A) | 31,5 mm |
| Flanșă dreapta – lock nut (B) | 41,5 mm |
Specificații tehnice
| Brand | SXT |
| Tip produs | Butuc spate |
| Compatibilitate | Shimano HG 11 speed – Spline M |
| Număr găuri | 36H |
| Tip spițe | J-Bend |
| OLD | 130 mm |
| Tip ax | Ax solid |
| Filet ax | 3/8" |
| Lungime ax | 175 mm |
| Sistem de rulare | Rulment pe bile (plain bearings) |
| PCD | 45 mm |
| FTF | 57 mm |
| A – lock nut / flanșă stânga | 31,5 mm |
| B – flanșă dreapta / lock nut | 41,5 mm |
| Culoare | Argintiu |
⚠️ Avertizări și informații de siguranță – GPSR
- ➤ Înainte de montaj, verificați compatibilitatea cadrului cu OLD 130 mm, axul solid filetat 3/8" și corpul de casetă Shimano HG Spline M.
- ➤ Pentru construirea roții utilizați o jantă cu 36 de găuri și spițe/nipluri compatibile. Lungimea spițelor trebuie calculată pentru configurația exactă a butucului și jantei.
- ➤ Roata trebuie construită și centrată cu o tensiune corectă și uniformă a spițelor. O tensionare necorespunzătoare poate afecta siguranța și durabilitatea roții.
- ➤ Reglarea rulmentului pe bile trebuie realizată astfel încât axul să se rotească liber, fără blocare și fără joc lateral excesiv.
- ➤ Piulițele axului trebuie strânse corect și uniform. Verificați fixarea completă a roții în dropout-urile cadrului înainte de fiecare utilizare.
- ➤ Caseta trebuie montată cu sculele corespunzătoare și conform specificațiilor producătorului componentelor transmisiei.
- ➤ După construirea și montarea roții, verificați centrarea, tensiunea spițelor, fixarea axului și funcționarea corectă a transmisiei.
- ➤ Verificați periodic bilele, căile de rulare, axul, flanșele, găurile pentru spițe și corpul de casetă pentru joc, uzură, fisuri, coroziune sau deformări.
- ➤ După primele utilizări ale unei roți nou construite, verificați din nou centrarea și tensiunea spițelor.
- ➤ Nu utilizați butucul dacă axul este îndoit, filetele sunt deteriorate, există joc excesiv, flanșele sunt fisurate sau sistemul de rulare prezintă deteriorări.
- ➤ Nu modificați, găuriți, piliți sau prelucrați butucul, axul ori flanșele pentru adaptarea la alte standarde.
- ➤ Dacă nu dispuneți de experiența și sculele necesare, construirea roții, reglarea rulmentului și montarea transmisiei trebuie efectuate de un mecanic de biciclete calificat.
Notă compatibilitate: Shimano® și HG® sunt mărci ale proprietarilor respectivi și sunt menționate exclusiv pentru indicarea compatibilității produsului.
Pentru informații suplimentare privind compatibilitatea și montajul: office@sportxteam.ro.
